脉冲调光电源

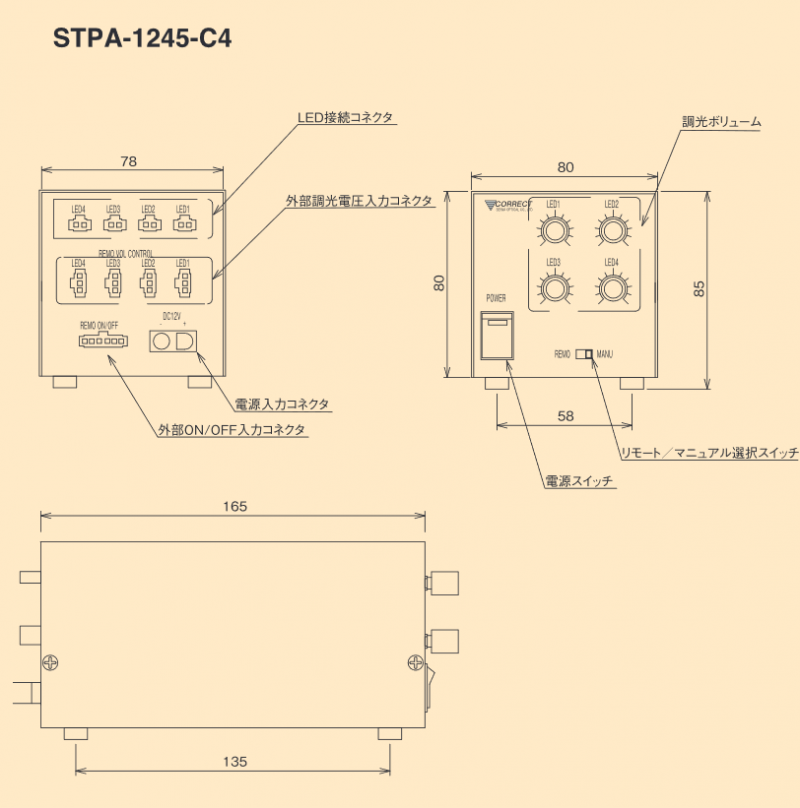

STPA-1230-C2-N2/STPA-1245-C4-N2
脉冲调光电源
您可以根据所使用的照明选择电源容量。
一个电源即可从1通道到4通道分别调节多种光强度。
可从外部进行开/关控制和调光（0-5V 控制）。
脉冲调光电源
您可以根据所使用的照明选择电源容量。
一个电源即可从1通道到4通道分别调节多种光强度。
可从外部进行开/关控制和调光（0-5V 控制）。
| 模型 | STPA-1230-C2-N2 | STPA-1245-C4-N2 |
|---|---|---|
| 通道数 | 2通道 | 4路 |
| CH总输出 | 30W(1CH最大15W) | 45W(1CH最大15W) |
| 調光方式 | PWM方式 約60kHz | PWM方式约60kHz |
| 手動:光調方法 | 旋钮式音量（0-100%） | 旋钮式音量（0-100%） |
| 手動:照明ON/OFF | 每个通道单独开/关 | 每个通道单独开/关 |
| 手动/遥控功能 | 通过滑动开关切换 | 通过滑动开关切换 |
| 外部：调光方式 | DC0~5V电压输入（0~100%） | DC0~5V电压输入（0~100%） |
| 外部：照明开/关 | 每个通道单独开/关 | 每个通道单独开/关 |
| 冷却方式 | 自然风冷 | 自然风冷 |
| 输入电压 | DC12V（交流适配器输入） | DC12V（交流适配器输入） |
| 输出电压 | 12V±5% | 12V±5% |
| 配件 | 交流适配器 (AC100-240V)、交流电缆（仅限 125VAC）、外部远程连接器 | 交流适配器 (AC100-240V)、交流电缆（仅限 125VAC）、外部远程连接器 |
| 连接器排列 | 引脚号 | STPA-1230-C2-N2 信号名 | STPA-1245-C4-N2 信号名 |
|---|---|---|---|
| 引领 | 1 | 输出+(+12V) | 输出+(+12V) |
| 引领 | 2 | 输出- | 输出- |
| 外部开/关控制 | 1 | LED1 开/关 | LED1 开/关 |
| 外部开/关控制 | 2 | LED2 开/关 | LED2 开/关 |
| 外部开/关控制 | 3 | 外部控制切换 | LED3 开/关 |
| 外部开/关控制 | 4 | 接地 | LED4 开/关 |
| 外部开/关控制 | 5 | - | 外部控制切换 |
| 外部开/关控制 | 6 | - | 接地 |
| 外部控制 | 1 | +5V输出 | +5V输出 |
| 外部控制 | 2 | 调光电压输入 | 调光电压输入 |
| 外部控制 | 3 | 接地 | 接地 |
