LED光源/卤素光源
近红外卤素光源
SIS-150 (-NIR/-AIR)
近红外线照射装置
这是在近红外线区域具有峰值的光纤光源装置。
通过使用专用光学系统和对近红外区域敏感的相机，它非常适合非破坏性检查，例如硅晶片的内部检查和背面图案的观察。
专用选件
* 可安装波长选择带通滤波器
* 可安装机械快门
* 可安装256级数字调光板
* 模拟数字调光板；控制电压（0-5V）
* 并联调光板（并联8-位数字信号）
*串行调光板（RS232C串行8位数字信号）
近红外线照射装置
这是在近红外线区域具有峰值的光纤光源装置。
通过使用专用光学系统和对近红外区域敏感的相机，它非常适合非破坏性检查，例如硅晶片的内部检查和背面图案的观察。
专用选件
* 可安装波长选择带通滤波器
* 可安装机械快门
* 可安装256级数字调光板
* 模拟数字调光板；控制电压（0-5V）
* 并联调光板（并联8-位数字信号）
*串行调光板（RS232C串行8位数字信号）
| 模型 | SIS-150-近红外 | SIS-150-AIR |
|---|---|---|
| 额定输入电压 | 交流100~240V | 交流100~240V |
| 额定输入频率 | 50/60赫兹 | 50/60赫兹 |
| 照明方式 | 直流照明方式 | 直流照明方式 |
| 光强调节 | 输出电压可变 电压可变范围：DC2V～15V 光强度可变范围：0.1%～100% | 输出电压可变 电压可变范围：DC2V～15V 光强度可变范围：0.1%～100% |
| 保护功能 | 过流保护电路（重新打开电源即可恢复） 过温保护电路（自动恢复） | 过流保护电路（重新打开电源即可恢复） 过温保护电路（自动恢复） |
| 冷却方式 | 强制风扇冷却 | 强制风扇冷却 |
| 工作温度/湿度 | 0℃～40℃/20%～80%RH（无凝露） | 0℃～40℃/20%～80%RH（无凝露） |
| 功能 | 灯断线信号输出：集电极开路/发射 极开路 模拟信号电压调光：DC0 至 5V 输入 远程灯开/关：通过施加 DC5V 关闭 | 灯断线信号输出：集电极开路/发射 极开路 模拟信号电压调光：DC0 至 5V 输入 远程灯开/关：通过施加 DC5V 关闭 |

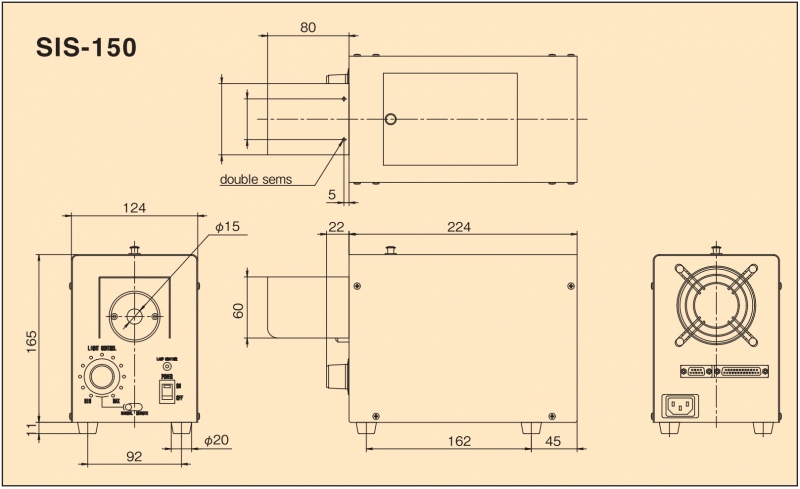

| 外形尺寸 | W124×H165×D224mm（不含突出部分的尺寸） | W124×H165×D224mm（不含突出部分的尺寸） |
| 重量 | 约2.7公斤 | 约2.7公斤 |

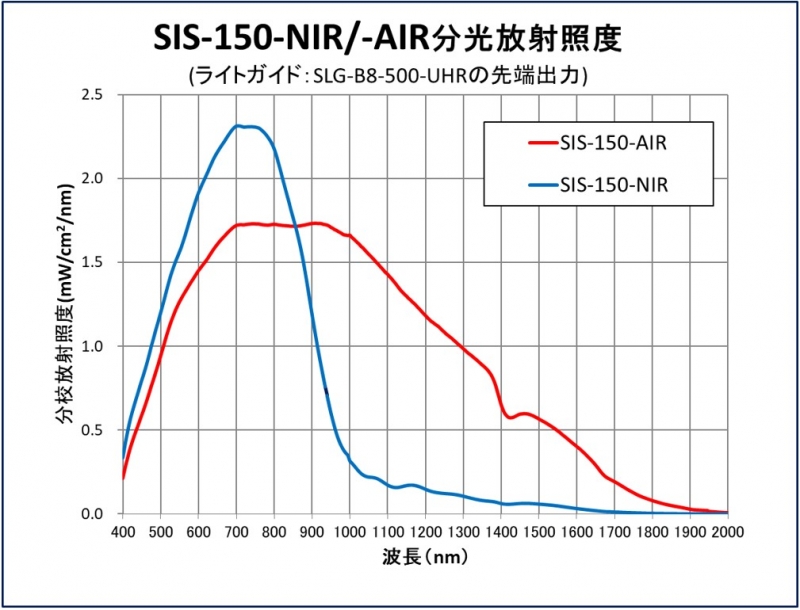

| 照射波长 | 400～1100nm | 400～1700nm |
| 峰值波长 | 800nm | 1000nm |
| 光导 | 标准规格 | 需要专用耐热光导 |

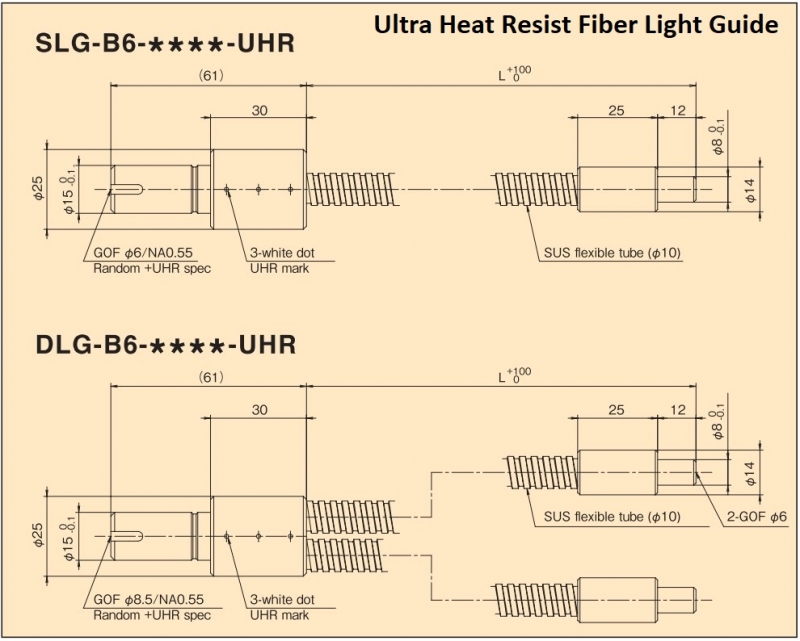

| 专用耐热光导 | SLG-B6-****-UHR（直） | DLG-B6-****-UHR（2 个分支） |
|---|---|---|
| 捆束直径（毫米） | φ6 | φ6 |
| 最小弯曲R(mm) | R40 | R40 |
| L尺寸（毫米） | 1000 | 1000 |
| L尺寸（毫米） | 2000年 | 2000年 |
| L尺寸（毫米） | 3000 | 3000 |
