相机/显示器/捕捉板
紧凑型全局快门 CMOS 相机 120 万像素 (1.2M)
ID1M 系列

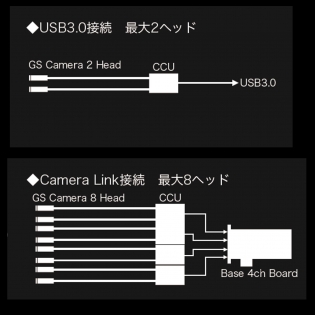

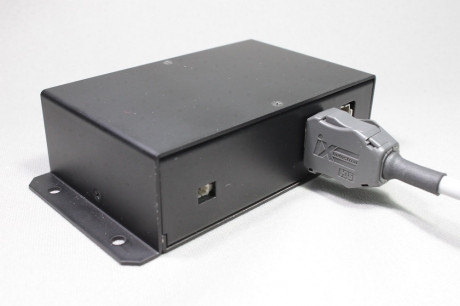

ID1M 系列是一款小型 GS 相机，具有独立云台和 120 万像素（120 万像素 AR135），兼容 M12 和 M10.5 镜头卡口。它支持两种类型的相机输出：USB3.0和Camera Link I/F，并且CCU（相机控制单元）还可以同步两个相机头并将它们作为一张图像输出，因此您可以使用多镜头相机。同步拍摄。
・φ14mm小头分离式相机
・2头同步拍摄
・支持USB、Camera Link 2种相机输出
・φ12相机专用镜筒 IMB/IMP系列还提供各种放大倍率。
ID1M 系列是一款小型 GS 相机，具有独立云台和 120 万像素（120 万像素 AR135），兼容 M12 和 M10.5 镜头卡口。它支持两种类型的相机输出：USB3.0和Camera Link I/F，并且CCU（相机控制单元）还可以同步两个相机头并将它们作为一张图像输出，因此您可以使用多镜头相机。同步拍摄。
・φ14mm小头分离式相机
・2头同步拍摄
・支持USB、Camera Link 2种相机输出
・φ12相机专用镜筒 IMB/IMP系列还提供各种放大倍率。
| 基本规格 | ID1MB-UCL （1头型） | ID1MC-UCL （1头型） | ID1MBx2-UCL （2头型） | ID1MCx2-UCL （2头型） |
|---|---|---|---|---|
| 图像传感器 | 1/3 型GS - CMOS 单晶 | 1/3型GS - CMOS 颜色 | 1/3 型GS - CMOS 单晶 | 1/3型GS - CMOS 颜色 |
| 最大分辨率 | 1.2M | 1.2M | 1.2M | 1.2M |
| 有效像素数 | 1,280×960 | 1,280×960 | 1,280×960 2,560×960 （2头同步有效像素） | 1,280×960 2,560×960 （2头同步有效像素） |
| 像素尺寸(H)×(V)μm | 3.75×3.75 | 3.75×3.75 | 3.75×3.75 | 3.75×3.75 |
| 成像面积（毫米） | 4.8×3.6 *对角线约6.0 | 4.8×3.6 *对角线约6.0 | 4.8×3.6 *对角线约6.0 | 4.8×3.6 *对角线约6.0 |
| 摄像头数量 | 1 | 1 | 2 | 2 |
| 界面 | USB3.0 Camera Link 底座（PoCL 兼容） | USB3.0 Camera Link 底座（PoCL 兼容） | USB3.0 Camera Link 底座（PoCL 兼容） | USB3.0 Camera Link 底座（PoCL 兼容） |
| 解决 | USB：单色 8 位（10/12 位待定） Camera Link：单色 8/10/12 位 | USB：原始色彩 8 位（10/12 位待定） YUV8 位 Camera Link：原始色彩 8/10/12 位 YUV8/10/12 位/RGB8 位 | USB：单色 8 位（10/12 位待定） Camera Link：单色 8/10/12 位 | USB：原始色彩 8 位（10/12 位待定） YUV8 位 Camera Link：原始色彩 8/10/12 位 YUV8/10/12 位/RGB8 位 |
| 帧率 （可以通过改变垂直线数来提高） | 1,280 x 960 @54fps 1,280 x 720 @60fps 1,280 x 480 @100fps | 1,280 x 960 @54fps 1,280 x 720 @60fps 1,280 x 480 @100fps | 2,560 x 960 @54fps 2,560 x 720 @60fps 2,560 x 480 @100fps | 2,560 x 960 @54fps 2,560 x 720 @60fps 2,560 x 480 @100fps |

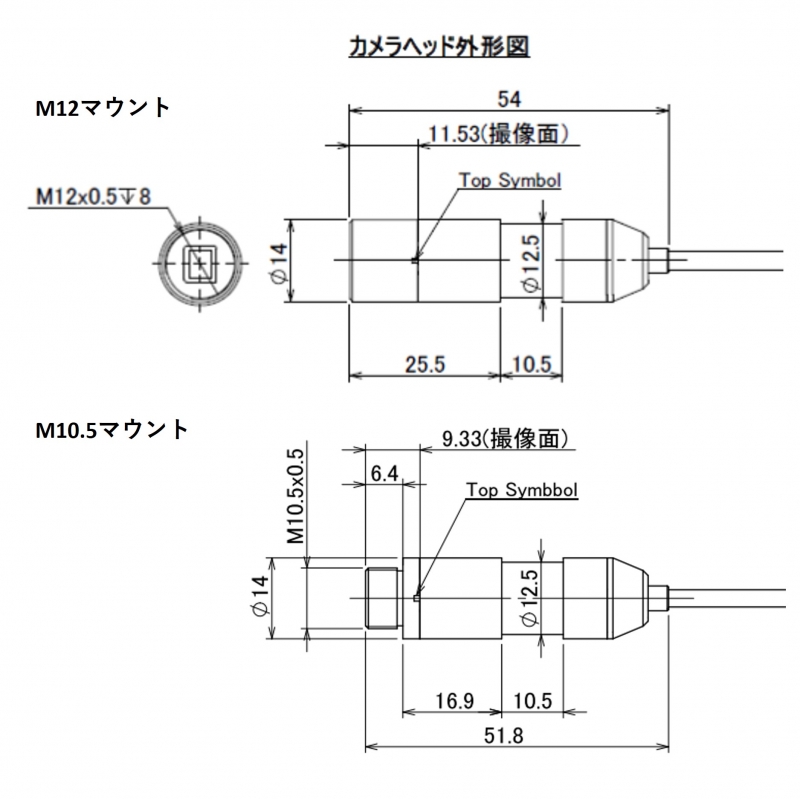

| 镜头卡口 | M12 安装座（标准） M10.5 安装座（订购时指定） | M12 安装座（标准） M10.5 安装座（订购时指定） | M12 安装座（标准） M10.5 安装座（订购时指定） | M12 安装座（标准） M10.5 安装座（订购时指定） |
| 能量消耗 | 2.5W以下 | 2.5W以下 | 2.5W以下 | 2.5W以下 |

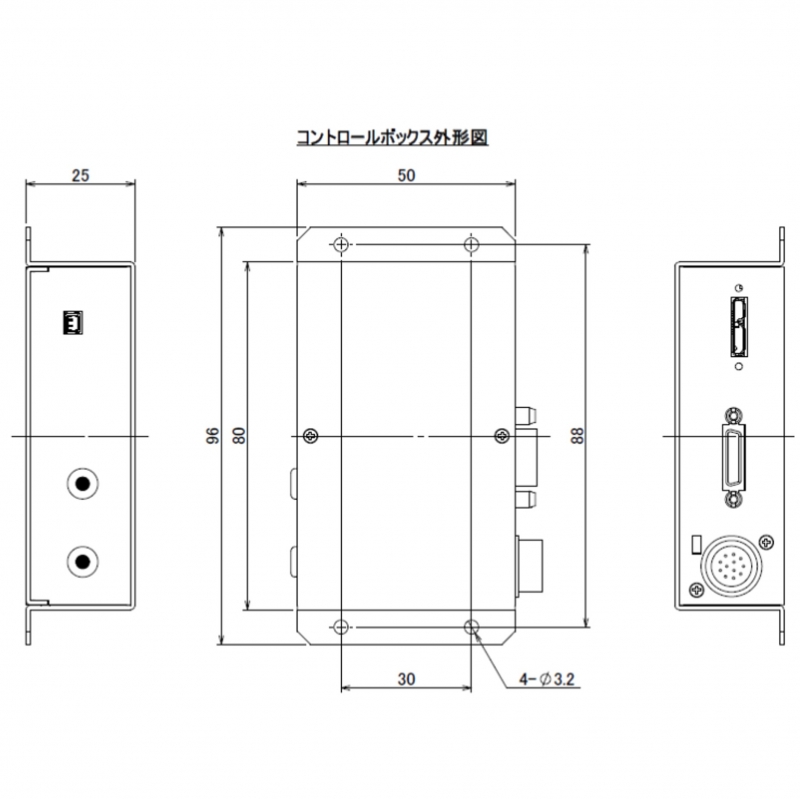

| 摄像头尺寸 | φ14mm W 54mm CCU：W 80mm D 50mm H 25mm（不包括突出部分） | φ14mm W 54mm CCU：W 80mm D 50mm H 25mm（不包括突出部分） | φ14mm W 54mm CCU：W 80mm D 50mm H 25mm（不包括突出部分） | φ14mm W 54mm CCU：W 80mm D 50mm H 25mm（不包括突出部分） |
| 摄像头电缆长度 | 标准2m（5m以上可选） | 标准2m（5m以上可选） | 标准2m（5m以上可选） | 标准2m（5m以上可选） |
| 重量 | 6g（不含镜头和电缆） | 6g（不含镜头和电缆） | 6g（不含镜头和电缆） | 6g（不含镜头和电缆） |

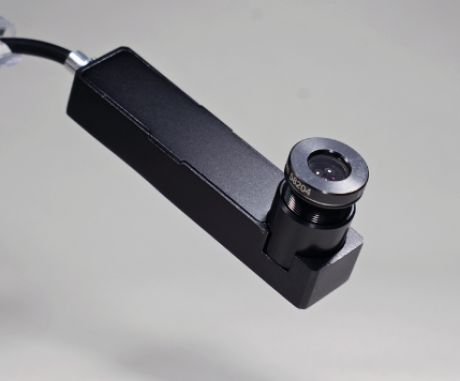

ID1MC-L-UCL（L角）

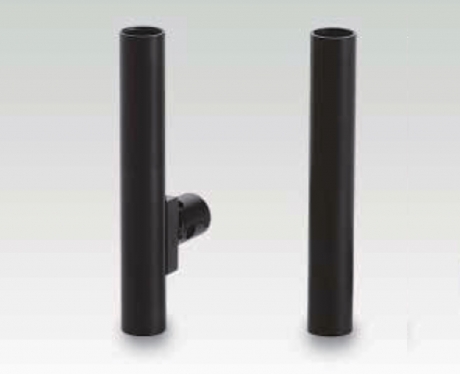

φ12相机镜筒IMB/IMP系
兼容可拆卸机器人电缆和 L 角头。请联系我们。
用于 φ12 相机的 IMB/IMP 系列镜筒也有各种放大倍率可供选择。
